主板是电脑中硬件的重要组成部分。主板一旦出现问题,将导致电脑无法使用。很多用户都对主板非常重视。但如果主板出现短路问题,我们应该怎么办呢?那么下面就让小编为大家带来电脑主板短路维修方法。

主板短路的一般维修思路:

⑴主板短路故障现象:插电源电流直接拉到5A,电压拉低到0V或接近0V,主板有的会有烧糊的异味。

⑵主板短路维修检测方法:

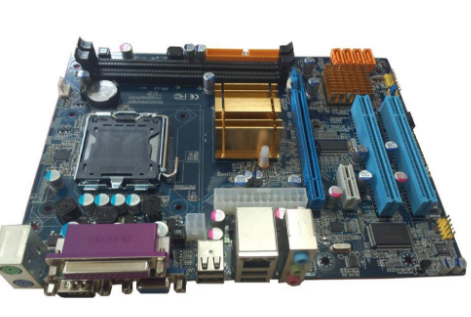

电脑主板短路维修方法

1、首先,仔细观察主板各部分元件是否有变色烧糊的痕迹。

一般来说,当每个元件在出现短路时,由于消耗大电流,会导致元件发热过高而出现外观鼓包或变色变焦等。如有烧糊元件。判断烧糊元件作用及位置,然后分析元件损坏原因。

一般有两种原因:①元件本身损坏;②后级短路导致元件负载过大。判断好之后,更换好的元件。

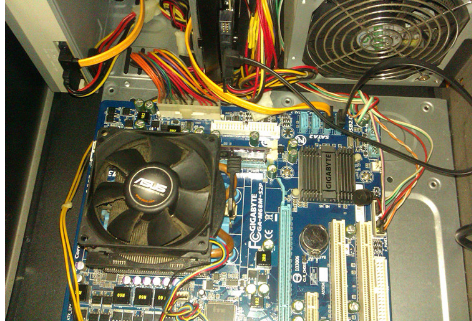

电脑主板短路维修方法

如果更换后,依然主板短路,继续往下查看。

2、将稳压电源的电流门限设置小一些,防止电流过大导致主板其他元件损坏,或者电流过大元件发热产生危险(烫手)。

可以先将稳压电源的电流设置在1A左右,然后插电源,用手轻轻触摸,查找发热元件,如找到,将它更换掉;如果找不到明显元件,加大电流,继续查找。

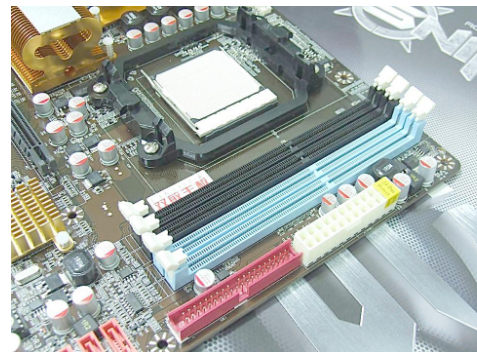

电脑主板短路维修方法

3、维修常见短路元件。

⑴陶瓷电容:

陶瓷电容是多层片式结构,原理就是两个带电导体相互靠近,彼此绝缘,就会容纳电荷。而电容的两端是不能通的。陶瓷电容的损坏故障现象就是短路击穿,使用万用表去测量,阻值0欧姆。并且不会因为电流的升高而断路,会一直保持在短路状态,而且会产生高温。外观可以看出两端触点有腐蚀的痕迹。陶瓷颜色变深或变得不均匀。一般在主供电或公共端的滤波陶瓷电容损坏几率比较高。

⑵高低端MOS管:

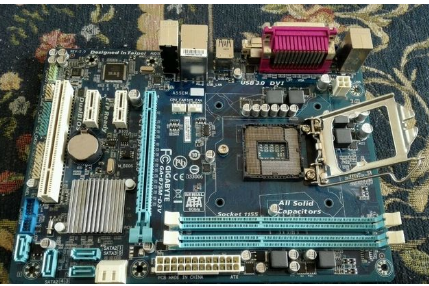

电脑主板短路维修方法

高低端MOS管在电路中的作用是DC-DC降压,将适配器的电压转换为主板所需要的各路电压。高低端MOS管一般都是N沟道(只有少部分充放电芯片会使用P沟道),高低端MOS损坏的现象就是击穿。使用万用表去测量形成了通路。一般常见原因是由于供电控制芯进水或损坏,导致MOS管G极失去控制信号(MOS管不可以在没有供电芯片时直接加电,否则直接导致击穿损坏)。如果遇到MOS管损坏的故障,要综合考虑故障原因,防止更换后依旧短路,导致后级元件烧毁。

以上就是小编为大家带来的电脑主板短路维修方法。在电脑主板出现短路现象时,我们可以通过上述方法寻找短路原因,然后加以解决。
